Stimmungsvolle Titelgrafik mit einer Illustration von Outdoor-Tintensystemen

Outdoor-Tintensysteme: Funktion und Aufbau erklärt

Schreiben Sie einen Kommentar / Sichtschutz Materialien und Eigenschaften /

Ein Outdoor-Tintensystem ist das geschlossene technische Netz aus Vorratsbehältern, Förderpumpen, Schläuchen, Filtern und Druckkopf-Schnittstellen, das Tinte lagerstabil, förderbar und einsatzbereit für wetterfeste Druck- oder Markierköpfe hält. Der entscheidende Unterschied zum Bürodrucker: Das System muss Tinte unter wechselnden Temperaturen, hoher UV-Belastung und Feuchtigkeit konstant in der richtigen Viskosität und Partikelverteilung halten. Genau das macht die Funktion eines Outdoor-Tintensystems so vielschichtig.

Drei Kernanforderungen definieren jeden Outdoor-Einsatz:

  • UV-Beständigkeit: Die Tinte selbst muss lichtecht sein; das System muss verhindern, dass UV-Strahlung Tinte im Vorratstank vorzeitig abbaut.
  • Temperaturstabilität: Viskosität ändert sich mit der Temperatur. Ohne Heiz- oder Kühlmodule variiert der Tintendurchfluss, was zu Farbdrift und Düsenausfällen führt.
  • Dichtheit und Entgasung: Mikrobläschen im Tintenpfad verursachen Druckaussetzer. Geschlossene Systeme mit aktiver Entgasung sind daher Standard im professionellen Outdoor-Druck.

Balkon-Sichtschutz-Ideen setzt bei der Produktion individuell bedruckter wetterfester Sichtschutzlösungen auf genau diese Systemlogik: UV-beständige Pigmenttinten, kontrollierte Druckumgebung und definierte Wartungszyklen sichern die Langlebigkeit jedes Drucks.

Wichtige Erkenntnisse

Ein Outdoor-Tintensystem funktioniert nur dann zuverlässig, wenn Tintentyp, Systemkomponenten und Wartungsroutine aufeinander abgestimmt sind.

ThemaDetails
SystemaufbauTank, Pumpe, Filter, Rührwerk und Heizmodul müssen auf den Tintentyp abgestimmt sein.
Pigmentierte TintenAktive Rührung und Inline-Filtration sind technisch zwingend, um Sedimentation zu verhindern.
UV- und WetterbeständigkeitGeschlossene Systeme mit Entgasung und Temperierung sichern konstante Druckqualität im Outdoor-Einsatz.
Wartung und ROIRegelmäßige Filterwechsel und Spülzyklen reduzieren Ausfallzeiten und Ausschussrate messbar.
Balkon-Sichtschutz-IdeenBietet individuell bedruckte, UV-beständige Sichtschutzprodukte aus einem definierten Outdoor-Druckprozess.

Inhaltsverzeichnis

Wie sind die Hauptkomponenten eines Outdoor-Tintensystems aufgebaut?

Industrielle Tintensysteme bestehen aus Tintentanks, Patronen, Schläuchen und Förderkomponenten; Materialwahl und Rührwerke sind dabei keine Nebensache, sondern bestimmen die Systemzuverlässigkeit im Outdoor-Betrieb.

Tintentanks und Vorratsbehälter

Tanks für den Außeneinsatz bestehen meist aus PE-HD oder Edelstahl, da beide Materialien gegenüber aggressiven Lösungsmitteln und UV-Formulierungen beständig sind. Gebindegrößen reichen von kleinen Kartuschen (250–500 ml) bis zu Großgebinden mit mehreren Litern. Wichtig: Tanks müssen lichtgeschützt sein, damit pigmentierte oder UV-härtende Tinten nicht vorzeitig reagieren.

Pumpen und Förderung

Peristaltikpumpen sind im Outdoor-Segment weit verbreitet, weil sie die Tinte schonend fördern und keine metallischen Bauteile mit der Tinte in Kontakt kommen. Zahnradpumpen liefern höheren Druck, sind aber bei pigmentierten Tinten anfälliger für Abrieb. Rückschlagventile verhindern, dass Tinte beim Abschalten zurückfließt und Luft in den Pfad zieht.

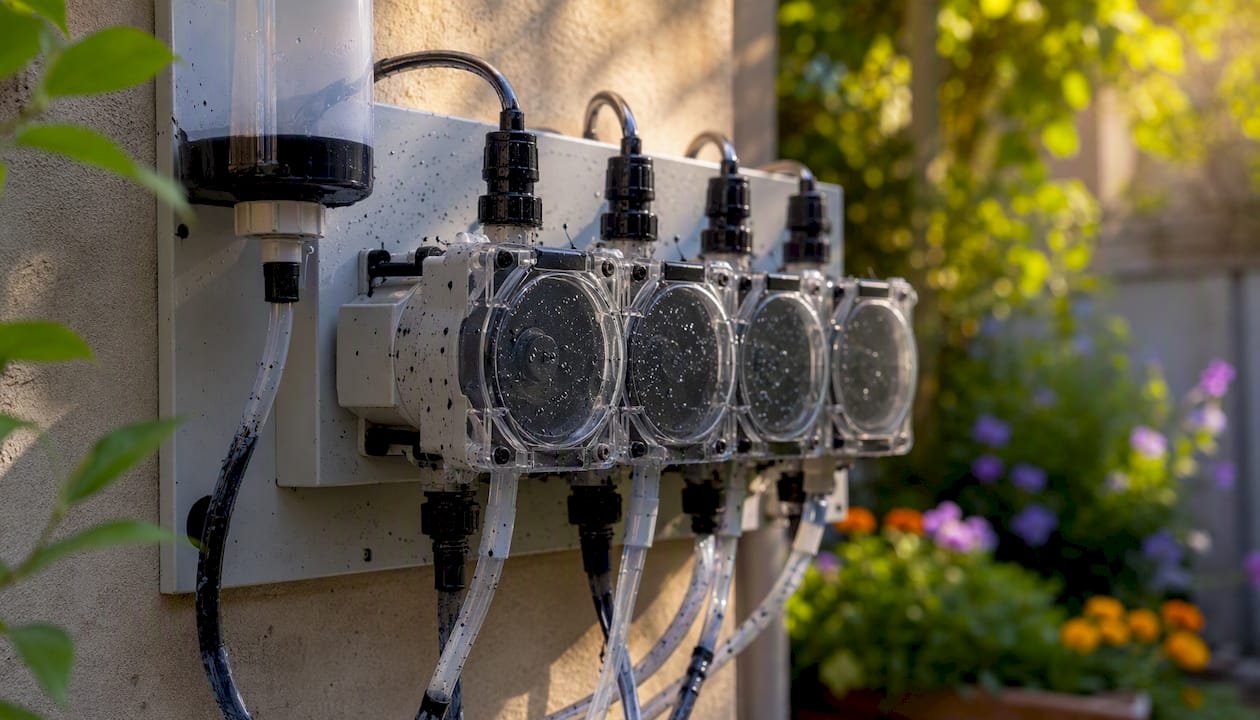

Peristaltikpumpe mit passendem Schlauchsystem

Schläuche, Filter und Luftabscheider

Silikonschläuche sind bei lösungsmittelbasierten Tinten ungeeignet; hier kommen PTFE- oder Polypropylen-Leitungen zum Einsatz. Inline-Filter mit Maschenweiten von 1–10 µm halten Partikel zurück, bevor sie den Druckkopf erreichen. Moderne Systeme erfordern Nanofilterung und aktive Entgasung, weil Mikrobläschen Düsenausfälle und Farbfehler verursachen können.

Druckkopf-Interface und Temperierung

Direkte Zuführsysteme (ohne Zwischenpatrone) ermöglichen größere Tintenmengen und weniger Unterbrechungen. Keramische Heizmodule halten die Tinte auf einer definierten Betriebstemperatur, was die Viskosität stabilisiert. Tropfenformkontrolle über Wellenform-Anpassung am Piezo-Druckkopf ist bei UV- und Latex-Tinten besonders relevant.

Pigmentmanagement

Pigmentierte Tinten sedimentieren physikalisch; ohne aktives Rühren entstehen ungleichmäßige Drucke und Düsenprobleme. Magnetrührer oder Propellerrührwerke im Tank halten die Pigmentpartikel in Suspension. Systeme ohne Rührwerk sind für pigmentierte Outdoor-Tinten schlicht nicht geeignet.

Profi-Tipp: Planen Sie bei pigmentierten Tinten immer einen Inline-Filter direkt vor dem Druckkopf ein, zusätzlich zum Tankfilter. Zwei Filterstufen fangen sowohl grobe Partikel als auch feine Agglomerate ab, die nach dem Rührwerk entstehen können.

Schritt für Schritt: Wie gelangt Tinte vom Vorrat zum Druckkopf?

Der Förderpfad folgt einer klaren Abfolge. Jede Stufe hat typische Schwachstellen, die Sie kennen sollten.

  1. Lagern: Tinte ruht im Vorratstank, temperiert und lichtgeschützt. Rührwerk läuft im Standby-Intervall, um Sedimentation zu verhindern.
  2. Zirkulieren: Bei Systemen mit aktiver Zirkulation fließt Tinte kontinuierlich durch den Kreislauf zurück in den Tank. Kontinuierliche Zirkulation verhindert Verstopfungen und sichert konstante Farbe.
  3. Fördern: Die Pumpe baut den Betriebsdruck auf. Bei Piezo-Druckköpfen arbeiten die meisten Systeme mit leichtem Unterdruck am Kopf (Meniskus-Kontrolle), um unkontrolliertes Nachtropfen zu verhindern.
  4. Filtern: Tinte passiert mindestens einen Inline-Filter. Hier entstehen häufig Druckabfälle, wenn der Filter zusetzt.
  5. Vorwärmen/Temperieren: Ein Heizmodul bringt die Tinte auf Betriebstemperatur. Zu kalte Tinte ist zu viskos; zu warme Tinte kann im Druckkopf vorzeitig trocknen.
  6. Zuführen zum Druckkopf: Tinte tritt in den Druckkopf-Verteiler ein. Druck und Meniskus werden durch Sensoren überwacht.
  7. Rückführung: Überschüssige Tinte fließt zurück in den Tank oder in einen Auffangbehälter. Dieses geschlossene Prinzip reduziert Tintenverluste und verhindert Lufteintrag.

Typische Fehlerquellen im Ablauf:

  • Blasenbildung entsteht meist an undichten Verbindungen, beim Patronenwechsel oder durch zu schnelles Fördern. Abhilfe: Entlüftungsventile öffnen, Förderrate reduzieren.
  • Düsenverstopfung tritt auf, wenn Tinte im Druckkopf eintrocknet (Standby ohne Befeuchtung) oder Partikel den Filter passiert haben. Sofortmaßnahme: Spülzyklus auslösen.
  • Farbschwankungen entstehen bei Temperaturdrift oder wenn das Rührwerk ausgefallen ist und Pigmente sedimentiert sind.

Welche Tintenarten werden im Outdoor-Druck eingesetzt?

Die Tintenwahl bestimmt nicht nur die Druckqualität, sondern die gesamte Systemauslegung: Pumpentyp, Filterfeinheit, Schlauchmateria und Wartungsintervall hängen direkt davon ab.

Kurzporträts der wichtigsten Outdoor-Tinten:

  • Pigmentierte Tinten: Hohe UV-Stabilität, gute Wasserfestigkeit nach Fixierung. Erfordern aktive Rührung und feine Filtration wegen Sedimentationsneigung.
  • Dye-Tinten (Farbstofftinten): Größerer Farbraum, aber geringere Lichtbeständigkeit. Für langfristige Outdoor-Anwendungen nur mit UV-Schutzlaminat geeignet.
  • UV-härtende Tinten: Trocknen nicht durch Verdunstung, sondern durch UV-Licht. Erfordern integrierte UV-Lampen im Drucksystem und temperaturstabile Förderung, da die Tinte im Druckkopf nicht vorzeitig aushärten darf.
  • Lösungsmittelbasierte Tinten: Haften auf schwierigen Substraten wie PVC und Polyester ohne Vorbehandlung. Erfordern lösungsmittelbeständige Schläuche (PTFE), gute Belüftung und Gefahrstoffkennzeichnung nach GHS.
  • Latex-Tinten: Wasserbasierte Polymerdispersion, die durch Wärme aushärtet. Geringere VOC-Belastung, aber hohe Energieanforderungen für das Heizmodul.

Viskosität, pH-Wert, Partikelgröße und Trocknungszeit sind bei wasserbasierten Tinten die Schlüsselparameter, die Druckqualität und Prozessstabilität stark beeinflussen. Kleine Abweichungen beim pH-Wert können Druckkopfkorrosion oder Farbverschiebungen auslösen.

Was müssen Sie bei der Konstruktion eines Outdoor-tauglichen Tintensystems beachten?

Outdoor-Bedingungen in Deutschland bedeuten: Temperaturen von unter 0 °C im Winter bis über 35 °C im Sommer, wechselnde Luftfeuchtigkeit und direkte Sonneneinstrahlung. Das System muss all das aushalten, ohne die Tintenqualität zu kompromittieren.

  • Schutzgehäuse: Mindestens IP54 für Elektronik und Pumpeneinheiten, die im Freien oder in schlecht klimatisierten Produktionshallen stehen. IP65 empfiehlt sich, wenn Reinigungsspritzer möglich sind.
  • Temperiermodule: Heizpatronen oder Keramikheizer halten die Tinte auf 25–35 °C Betriebstemperatur. Bei Latex-Systemen sind höhere Temperaturen nötig. Für Balkon- und Terrassenstandorte gilt: überdachte Aufstellorte reduzieren die Temperaturbelastung des Systems erheblich.
  • Dichtheitsprinzipien: Geschlossene Kartuschensysteme kombiniert mit integrierten Wartungszyklen reduzieren Wartungsaufwand und Kompatibilitätsrisiken gegenüber offenen Tanks deutlich, wie xTool für sein O1-System dokumentiert.
  • Materialwahl: Lösungsmittelformulierungen greifen Standarddichtungen aus NBR an. PTFE- oder FKM-Dichtungen sind Pflicht. UV-Tinten erfordern lichtundurchlässige Leitungen.
  • Regulatorische Hinweise (Deutschland): Lösungsmittelbasierte Tinten unterliegen der Gefahrstoffverordnung (GefStoffV). Entsorgung erfolgt als Sonderabfall; Lüftungsanforderungen am Arbeitsplatz richten sich nach der TRGS 900. Dies ist ein allgemeiner Hinweis, keine Rechtsberatung.

Wartung und häufige Fehlerbilder: Was tun, wenn etwas nicht stimmt?

Regelmäßige Wartung ist der einzige verlässliche Schutz gegen ungeplante Stillstände. Automatisierte Systeme mit integrierter Zirkulation reduzieren Stillstandzeiten und erhöhen die Produktionskapazität, aber sie ersetzen keine strukturierte Wartungsroutine.

  1. Täglich: Tintenfüllstand prüfen, Druckkopf-Düsentest drucken, Rührwerk-Status kontrollieren, Filterdruckabfall ablesen.
  2. Wöchentlich: Schläuche auf Knicke und Verfärbungen prüfen, Dichtungen an Verbindungsstellen auf Feuchtigkeit kontrollieren, Spülzyklus für Druckkopf durchführen.
  3. Monatlich: Filter wechseln (oder nach Herstellervorgabe), Pumpenmembranen auf Verschleiß prüfen, Wartungslogbuch aktualisieren, Tintentank vollständig entleeren und reinigen.

Sofortmaßnahmen bei typischen Fehlern:

  • Düsenverstopfung: Automatischen Spülzyklus starten. Hält das Problem an, Druckkopf manuell mit Reinigungsflüssigkeit spülen. Ursache prüfen: Filter verstopft? Tinte zu lange gestanden?
  • Blasenbildung: Alle Verbindungen auf Dichtheit prüfen. Entlüftungsventil öffnen und System langsam neu befüllen. Förderrate reduzieren.
  • Farbdrift: Rührwerk-Funktion kontrollieren. Temperatur am Heizmodul prüfen. Tintentank auf Sedimentschicht untersuchen.

Ersatzteil-Strategie: Dichtungen, Filterpatronen und Pumpenmembranen sind die kritischsten Verschleißteile. Halten Sie mindestens einen Satz jedes Typs auf Lager. Ein Wartungsvertrag mit dem Systemlieferanten lohnt sich ab einer gewissen Produktionsintensität.

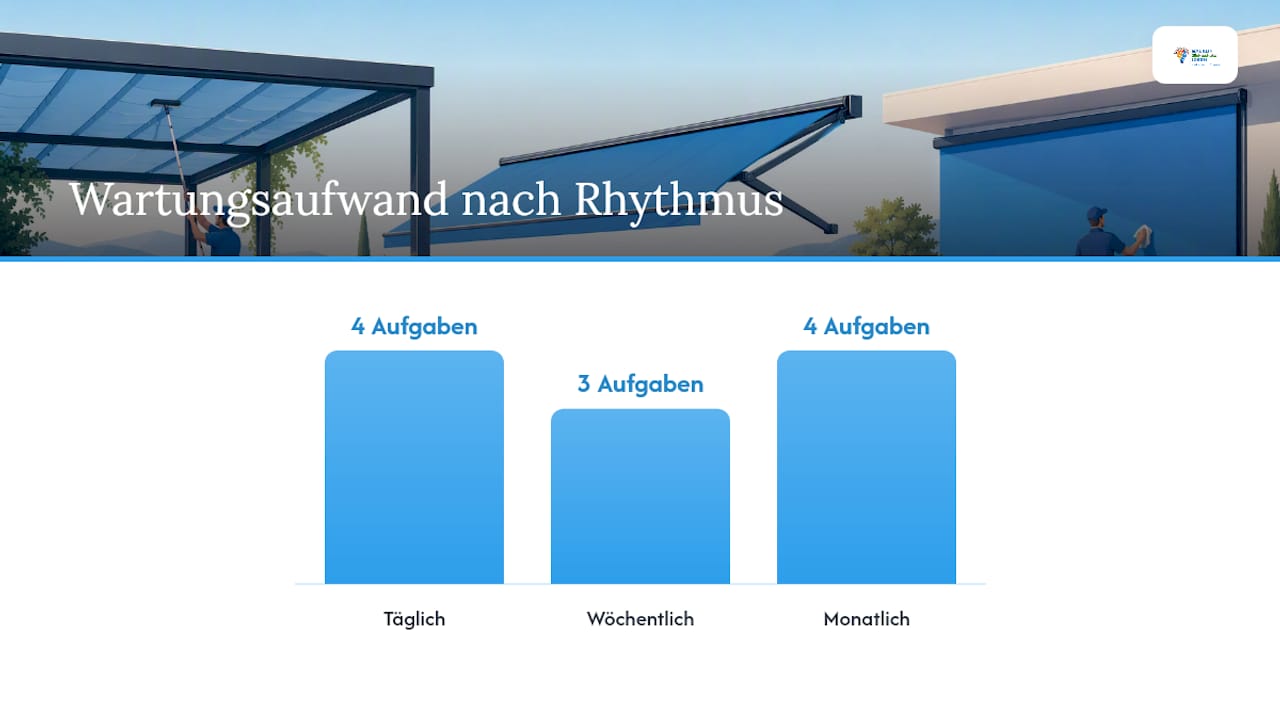

Wartung und häufige Fehlerbilder: Was tun, wenn etwas nicht stimmt? — overview diagram

Sichtschutz individuell gestalten
Sichtschutz individuell gestalten
Wählen Sie aus über 600 Motiven oder laden Sie Ihr eigenes Foto hoch. In wenigen Schritten zu Ihrem individuellen Sichtschutz für Balkon, Terrasse oder Garten.
✔ UV-beständiger Druck    ✔ Wetterfest & langlebig    ✔ Made in Germany
Jetzt Sichtschutz konfigurieren →

Wie integrieren Sie ein Tintensystem in Ihren Produktionsworkflow?

Ein Tintensystem ist kein isoliertes Gerät, sondern Teil eines Gesamtprozesses. Der Workflow bei der Produktion wetterfester Outdoor-Drucke folgt einer klaren Abfolge:

  • Auftrags-PDF einlesen: Datei wird im RIP-System (Raster Image Processor) verarbeitet. Farbprofile (ICC-Profile für das jeweilige Substrat) werden zugewiesen.
  • Materialvorbereitung: Substrat (PVC-Plane, Textilbanner, Mesh) wird eingespannt und auf Planheit geprüft. Temperatur und Luftfeuchtigkeit in der Druckumgebung werden gemessen.
  • Druckkopf-Setup: Tintensystem wird auf Betriebstemperatur gebracht, Düsentest gedruckt, Farbdichte kalibriert.
  • Preflight: Teststreifen mit allen Farben werden gedruckt und spektralphotometrisch gemessen. Abweichungen über ΔE 2 werden korrigiert.
  • Produktion: Druckauftrag läuft. Sensorik überwacht Temperatur, Tintendruck und Druckkopfzustand in Echtzeit.
  • Nachbehandlung: UV-Tinten werden unter UV-Lampen ausgehärtet. Latex-Tinten durchlaufen eine Heizzone. Pigmentierte Tinten auf PVC werden optional laminiert, um UV-Beständigkeit weiter zu erhöhen.

Bei Balkon-Sichtschutz-Ideen läuft dieser Workflow für jede Bestellung individuell: Das Kundenmotiv wird nach dem Upload farblich geprüft, auf das jeweilige Substrat (PVC-Matte, Textilbanner oder Outdoor-Vorhang) abgestimmt und dann im Digitaldruck produziert. Die Funktion moderner Druckverfahren stellt sicher, dass jedes Produkt die Outdoor-Anforderungen erfüllt.

Welche Faustregeln gelten für Planung, Auswahl und Betrieb?

Drei Grundsätze, die sich in der Praxis immer wieder bewähren:

Faustregel 1: Bei pigmentierten Tinten ist aktive Rührung keine Option, sondern Pflicht. Systeme ohne Rührwerk produzieren nach kurzer Standzeit ungleichmäßige Farbe. Planen Sie Rührwerk und Inline-Filtration von Anfang an ein.

Faustregel 2: UV-Tinten erfordern einen durchgängig temperierten Förderpfad und einen definierten Aushärtungs-Workflow. Wer UV-Tinte ohne Temperaturkontrolle einsetzt, riskiert vorzeitige Aushärtung im Druckkopf und teure Reinigungszyklen.

Faustregel 3: Ersatzteile und Wartungsvertrag gehören in die Kalkulation, bevor die erste Bestellung eingeht. Dichtungen und Filter sind Verbrauchsmaterial; wer sie erst bestellt, wenn sie fehlen, steht still.

Profi-Tipp: Führen Sie ein digitales Wartungslogbuch, in dem jeder Filterwechsel, jede Reinigung und jede Farbkalibrierung mit Datum und Ergebnis dokumentiert wird. Muster in den Daten zeigen Ihnen frühzeitig, wann ein Bauteil kurz vor dem Ausfall steht, lange bevor ein sichtbares Problem entsteht.

Was bedeutet die Tintensystemwahl wirtschaftlich in der Praxis?

Wer ein Tintensystem nur nach Anschaffungskosten bewertet, unterschätzt den größten Kostenfaktor: ungeplante Stillstände. Ein System mit aktiver Zirkulation und Rührwerk kostet in der Anschaffung mehr, aber es produziert verlässlich. Ein System ohne diese Komponenten läuft günstiger an, bis der erste Produktionsausfall durch Düsenverstopfung oder Sediment einen Nachdruckauftrag erzwingt.

Die relevanten Messgrößen für den ROI sind Ausfallzeit, Ausschussrate und Farbtreue über die Produktionslaufzeit. Systeme, die Viskosität und Pigmentverteilung aktiv kontrollieren, liefern über Monate hinweg konsistentere ΔE-Werte als passive Systeme. Das ist kein theoretischer Vorteil, sondern der Unterschied zwischen einem Kunden, der wiederbestellt, und einem, der reklamiert.

Wetterfeste Drucke für Balkon und Terrasse: Was Balkon-Sichtschutz-Ideen bietet

Wer die technischen Anforderungen an Outdoor-Tintensysteme versteht, erkennt schnell, warum die Wahl des Druckdienstleisters entscheidend ist. Balkon-Sichtschutz-Ideen produziert individuell bedruckte Sichtschutzlösungen, bei denen UV-beständige Pigmenttinten, kontrollierte Druckprozesse und wetterfeste Substrate zusammenspielen.

Balkon-Sichtschutz-Ideen

Das Sortiment umfasst PVC-Sichtschutzmatten nach Maß, Outdoor-Vorhänge für Balkon und Terrasse und Textilbanner, alle mit UV-beständigem Digitaldruck veredelt. Kunden laden ihr eigenes Motiv hoch oder wählen aus über 600 Designs. Jedes Produkt ist auf Langlebigkeit im Außeneinsatz ausgelegt: Farbechtheit, Wasserfestigkeit und mechanische Stabilität sind keine Versprechen, sondern das Ergebnis eines definierten Produktionsprozesses. Starten Sie jetzt Ihre individuelle Konfiguration auf balkon-sichtschutz-ideen.de und erhalten Sie Ihr maßgefertigtes Outdoor-Produkt direkt nach Hause geliefert.

Quellen

FAQ

Wie funktioniert ein Tintenstrahldrucker einfach erklärt?

Ein Tintenstrahldrucker fördert Tinte aus einem Vorratstank über Schläuche und Filter zum Druckkopf, der winzige Tintentröpfchen präzise auf das Substrat schießt. Bei Piezo-Systemen erzeugt ein Piezokristall den nötigen Druckimpuls; bei Thermosystemen verdampft Tinte kurz und treibt den Tropfen aus der Düse.

Wie funktioniert eine Tintenpatrone im Outdoor-System?

Eine Tintenpatrone ist ein geschlossener Vorratsbehälter mit integriertem Chip, der Füllstand und Tintentyp an das System meldet. Im Outdoor-Einsatz schützt das geschlossene Design vor Verdunstung und Kontamination; geschlossene Kartuschensysteme reduzieren Wartungsaufwand und Kompatibilitätsrisiken gegenüber offenen Tanks.

Warum brauchen pigmentierte Outdoor-Tinten ein Rührwerk?

Pigmentpartikel sind schwerer als das Trägermedium und sinken ohne Bewegung ab. Ohne aktives Rühren entstehen ungleichmäßige Farbdichten und Düsenprobleme, weil konzentrierte Pigmentagglomerate den Druckkopf verstopfen können.

Welche Tintenart ist am besten für langlebige Outdoor-Drucke geeignet?

Pigmentierte UV-beständige Tinten bieten die beste Kombination aus Lichtbeständigkeit und Wasserfestigkeit für Outdoor-Anwendungen. Für bedruckte Sichtschutzprodukte wie PVC-Matten oder Textilbanner, wie sie Balkon-Sichtschutz-Ideen anbietet, sind sie die bevorzugte Wahl.

Was verursacht Düsenverstopfungen und wie behebt man sie?

Verstopfungen entstehen durch eingetrocknete Tinte im Druckkopf, Partikel, die den Filter passiert haben, oder Luftblasen im Tintenpfad. Der erste Schritt ist immer ein automatischer Spülzyklus; hält das Problem an, folgt eine manuelle Reinigung mit der vom Hersteller empfohlenen Reinigungsflüssigkeit.
